#1 Arkadiy

Автор темы  Arkadiy Отправлено 13 September 2009 - 03:41

Наладка машинки на толстые ткани

Собственно, сабж. Машинка 22 класса, заслуженная, куплена на форуме
Тонкие ткани шьет неплохо. Вопрос: как ее перестроить на шитье толстых тканей (баннеры в несколько слоев)? Немного побился за качество шитья: заменил иглу, прочистил, смазал, попробовал разные размеры иголок (сейчас 110) и ниток (сейчас 45ЛЛ, но кажись тонковата). Сначала и в два слоя шить не хотела, сейчас берет 6 слоев, а если 8 - то рвет верхнюю нитку... И затяжка внутрь слоев не идет, узлы практически снизу. Причем при увеличении длины стежка до максимального - узлы выходят вниз.
Читал, что не бывает одинаковых настроек для тонких и для толстых тканей, надо мол под толстые перестраивать, а в чем конкретно отличие - нигде не написано, отсюда и вопрос.
Кстати, нигде не нашел на нее инструкцию и схему правильной заправки верхней нитки. Непонятно, как регулируется услилие нижней нитки?
И челнок - вроде подходят импортные, но надо менять или нет, может мастер найдется?

#2 Стахановец

Стахановец Отправлено 13 September 2009 - 10:26

Наладка машинки на толстые ткани

..........Читал, что не бывает одинаковых настроек для тонких и для толстых тканей, надо мол под толстые перестраивать......
Для рядового пользователя предполагается просто подбор иголок и ниток соответствующих ткани и
поставленным задачам и регулировка натяжения нитей ( в основном верхней) нижнюю нить тоже
бывает приходиться регулировать, но крайне редко, на шпульном колпачке для этого имеется
соответствующий винт. На прижимной пластине находятся два винта; один с плоской головкой в
начале пружины служит для её фиксации-его нетрож. А вот второй который посредине пружины с потайной головкрй - это и есть винт регулирующий натяжение нижней нити.
Если при увеличении длины стежка петля сильно уходит вниз и натяжением верхней нити неустраняется,
то скорей всего механизм продвижения чуть обгоняет механизм нитепритягивателя-зто тоже регулируетя,
но уже надо брать в руки отвертку.
Челнчный комплект можно поставить "текстимовский", но там тоже всё непросто. Надо смотреть
вообще стоит ли ОНО ТОГО машине то лет 50 уже наверно (уже не одна швея за ней умерла наверно)

#3 снег

снег Отправлено 13 September 2009 - 11:38

Наладка машинки на толстые ткани

Иголки нужны № 130-150 нитки соответствуюшие, только после этого можно настройкой заниматься. Какя разница, сколько машине лет?
Если тонкий материал строчит,то и толстый будкт строчить. Попробуйте настроить машину с толстой иголкой и ниткой, без замены иглы у вас ничего не получится. 110 очень тонка, на толстом материле будет гнуться, соответственно будет делать пропуски или обламыватьсь об челнок. Текстимовский челнок это конечно хорошо но где его взять? Да и за чем он нужен если родной рабочий?

#4 Treugolnik

Treugolnik Отправлено 13 September 2009 - 11:46

Наладка машинки на толстые ткани Вообще-то 22 класс на толстые ткани не расчитан конструктивно, а тем более на банерную с нескоько слоёв.

Просмотр сообщенияArkadiy (13th September 2009 - 03:41) писал:

(сейчас 110) и ниток (сейчас 45ЛЛ, но кажись тонковата).

Угу, поставьте 100ЛЛ и иглу 130. Баннерная вообще по свойствам на ткань мало похожа, попробуйте иглы для кожи, с заточкой "лопаткой".

Просмотр сообщенияСтахановец (13th September 2009 - 10:26) писал:

скорей всего механизм продвижения чуть обгоняет механизм нитепритягивателя-зто тоже регулируетя,
но уже надо брать в руки отвертку.

Я бы не советовал без опыта регулировать нитепритягиватель - очень это тонкий и капризный узел. Если уж возьмётесь, то сначала пометьте по нескольким контрольным точкам исходное положение всех деталей, чтобы потом можно было к ним вернуться.
Я бы поковырялся с механизмом продвижения (ессно, тоже сначала зафиксировав исходное). Мне кажется, надо продвижение рейки поставить чуть на запоздание - тут Стахановец правильно отметил. На тонких тканях это может быть незаметно, а на толстых петля не успевает затянуться, как рейка уже двигает ткань вперёд.

Просмотр сообщенияArkadiy (13th September 2009 - 03:41) писал:

Кстати, нигде не нашел на нее инструкцию и схему правильной заправки верхней нитки.

Выложите крупную фотку этого узла, нарисую прямо на ней.
По нижней нитке, опять же, правильно написал Стахановец. Среднее "эмпирическое" натяжение нижней нити - когда заправленный шпульный колпачёк держишь за хвостик нити, и он висит, не разматываясь, а при лёгких подёргиваниях вверх начинает так же рывками разматываться. Но это очень приблизительно, тут нужны ощущения и привычка...
Ну и заодно обратите внимание на пружину прижима лапки. Чем толще ткань - тем мощнее должен быть прижим. На качество стежка это не влияет, зато влияет на пропуски.

#5 Arkadiy

Автор темы  Arkadiy Отправлено 13 September 2009 - 13:34

Наладка машинки на толстые ткани Фотография, как нитка идет сейчас. Крючка в нижней части кожуха, который когда-то был, сейчас нет. Нет крючка на игловодителе, а был-ли он там? Нитка в иголку вдета слева направо. И пластина с тремя отверстиями - она вращается в любую сторону, можно хоть вверх развернуть. Смотка с катушки... если она важна - в какую сторону и как правильно? В правой верхней части снимка видна катушка, надетая неправильно :pardon:
А нитку 100ЛЛ любую для машинок? Никакой специфичной скрутки не требуется?
По синхронизации механизмов, понял что там четыре процесса взаимосвязано:
Игловодитель с челноком, с нитепритягивателем и с рейкой подачи.
Сейчас посмотрел: рейка начинает продвигать ткань вперед, а нитепритягиватель еще в нижней трети хода и продолжает идти вверх. Заканчивают ход нитепритягиватель и рейка одновременно.

Прикрепленные изображения

  • Наладка машинки на толстые ткани: mashinka.jpg

Сообщение отредактировал Arkadiy: 13 September 2009 - 13:38

#6 Treugolnik

Treugolnik Отправлено 13 September 2009 - 14:02

Наладка машинки на толстые ткани

Просмотр сообщенияArkadiy (13th September 2009 - 13:34) писал:

Фотография, как нитка идет сейчас.

Неправильно. Щас нарисую, как надо, а завтра вечером выложу фото заправки своего Пфаффика, в принципе то же самое. (сегодня до мастерской не доеду).

Цитата

Крючка в нижней части кожуха, который когда-то был, сейчас нет.

Наверное, имеется в виду направитель нити? Желателен, но не обязателен.

Цитата

Нет крючка на игловодителе, а был-ли он там?

Был, и тоже желателен. С ним нитка уходит в ткань вдоль иглы вертикально, а без него - под углом, увеличивается трение и нагрузка на нить.

Цитата

Смотка с катушки... если она важна - в какую сторону и как правильно? В правой верхней части снимка видна катушка, надетая неправильно

Пофих в какую сторону. Единственное правило - лёгкие "бытовые" катушки разматываются в сторону, а промышленные бобины на 2,5 км и т.п. - только вверх, а потом уже к машинке. Причина - бобина тяжёлая и чтобы её повернуть, машинке требуется усилие. К тому же, после поворота образуется слабина нити, несколько стежков машина шьёт с ней, а потом нить опять натягивается и получается рывок.

Цитата

А нитку 100ЛЛ любую для машинок? Никакой специфичной скрутки не требуется?

Любую.

Цитата

Заканчивают ход нитепритягиватель и рейка одновременно.

Попробуйте поставить рейку чуть с запозданием, чтобы полная затяжка стежка была до окончания продвижения ткани.
Нитепритягиватель лучше не трогать, его цикл напрямую завязан с оборотами челнока.

#7 Arkadiy

Автор темы  Arkadiy Отправлено 13 September 2009 - 14:08

Наладка машинки на толстые ткани

Просмотр сообщенияTreugolnik (Sep 13 2009, 14:02) писал:

Попробуйте поставить рейку чуть с запозданием, чтобы полная затяжка стежка была до окончания продвижения ткани.
Нитепритягиватель лучше не трогать, его цикл напрямую завязан с оборотами челнока.


Ага, значит рейка еще не дошла до конца, скажем на 1-2 мм, а нитепритягиватель уже вверху. Попробую, отпишусь.

#8 Treugolnik

Treugolnik Отправлено 13 September 2009 - 14:17

Наладка машинки на толстые ткани Насколько мог, нарисовал, как правильно.
Наладка машинки на толстые ткани: 22.jpg
Пружинка-петля 1 должна быть слева от тарелок прижима и пружинить свободным ходом против часовой, чуть-чуть не задевая скобу. Нитка проходит сверху в тарелки, из них через петлю пружинки вверх, перегибается через пружинку влево-вниз, огибает скобу по часовой снизу и уходит вверх к нитепритягивателю.
При работе эта пружинка обеспечивает правильный гатяг нити вокруг челнока. Если без неё, то вообще трудно отрегулировать стежки без петляния снизу...
===
пыс. Чуток ошибся - при уходе вверх нить проходит под горизонтальной скобой выше тарелок, а у меня на рисунке идёт слева мимо неё. Это для того, чтобы нить не перепутывалась в работе с идущей от нитепритягивателя вниз.

Просмотр сообщенияArkadiy (13th September 2009 - 14:08) писал:

рейка еще не дошла до конца, скажем на 1-2 мм

1-2 мм - это много, там всего-то ход рейки у 22 кл. 4 мм, ЕМНИП. 0,5 мм примерно - уже достаточно, чтобы понять, помогает это или нет.
Но обязательно приведите в порядок мех-м прижима нити, пружинку и т.д.

#9 Nikoll

Nikoll Отправлено 24 September 2009 - 20:36

Наладка машинки на толстые ткани Наконец-то добрался с фотиком до ателье 8)
Вот заправленная нитка (выделено синим) Наладка машинки на толстые ткани: Nitka.JPG
Желобок у иголки должен быть слева Наладка машинки на толстые ткани: Igla.JPG
При ходе вниз игла не должна упираться концом в корпус челнока (для удобства зубчатая рейка откручена) Наладка машинки на толстые ткани: CHelnok.JPG
Носик челнока (выделено красным) в области выемки на игле (выделено черным), когда входит в образовавшуюся петлю при движении иглы вверх Наладка машинки на толстые ткани: Petlya.JPG
И зазор между челноком и стопорной планкой должен быть достаточным, чтоб проходила нить определенной толщины (желтая стрелка) Наладка машинки на толстые ткани: Zazor.JPG
Про регулировку игловодителя (высоту положения иглы) писать не буду - забыл сфоткать :yahoo:

#10 Arkadiy

Автор темы  Arkadiy Отправлено 03 фото машинок для шитья December 2009 - 14:17

Наладка машинки на толстые ткани Спасибо ответившим. Машинку перерегулировал как советовали, сам пока до конца не понял, но вроде получилось. :pardon:
Поставил иглу №170 (по коже), нитки ЛЛ100. Неплохо шьет баннерную ткань в 4 и даже в 8 слоев - никаких претензий.
Есть вопросы по челноку: игла двигаясь вниз задевает (примерно на половину диаметра иглы) находящуюся правее "часть челнока с большой фаской" (завтра попробую выложить фотки). Задевая - отклоняется по фаске влево и дальше опускается вниз. Кстати лапку игла тоже несколько задевает и отклоняется влево. Шьет без существенных замечаний, но вдруг это не правильно?
Сейчас озабочен поставить моторчик - лучше бытовой или промышленный? И какой лучше? Может подскажете где купить?
А верхний транспортер нельзя приделать?

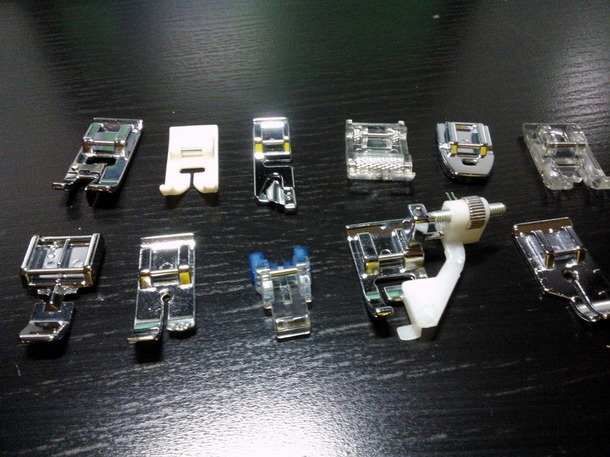

Какую лапку лучше для толстых и нескользких тканей? Колесиком?

Сообщение отредактировал Arkadiy: 03 December 2009 - 14:24

#11 снег

снег Отправлено 03 December 2009 - 14:42

Наладка машинки на толстые ткани

Иглу 150 поставте,челнок можно сдвигать на валу относительно иголки, крепится 3-мя болтами. Прежде чем отворачивать челнок сделайте метку на валу и челноке( чтоб потом можно было вернуть все назад если понадобиться). Двигатель лучше купить промышленный,китайцы сейчас делают очень хорошие двигатели однофазные,бесшумные, есть трехфазные вобщем какие хочешь,где купить в Москве не знаю, но поиск рулит, стоят где то 4 тыра свою цену оправдывают полностью,и еще надумаете покупать промышленный двигатель,просите самый маленький шкив на привод.

#12 Arkadiy

Автор темы  Arkadiy Отправлено 03 December 2009 - 17:35

Наладка машинки на толстые ткани Ага, понял про шкив. Позвонил. Есть движки для промышленных машинок в комплекте с фрикционом мощностью 400ватт. Обороты - либо 1400, либо 2800 в мин. Обороты не регулируются, только проскальзывание за счет фрикциона. Наверно надо брать тот, что поменьше оборотами. Цена 3тыр. Есть за 6 но с регулируемыми оборотами - это не потяну финансово.
Бедная машинка,как-бы не развалилась.

Сообщение отредактировал Arkadiy: 03 December 2009 - 17:36

#13 iroko

iroko Отправлено 03 December 2009 - 19:36

Наладка машинки на толстые ткани Движки,с регулировкой оборотов пока ещё в работе не проверены.
На них смотрю и собираюсь парочку взять. По тех.характиристикам-здорово.
Там вроде и 700ваттные есть,т.е можно плавно пускать,без напрягов и пр.
Но сами продавцы толком ничего про них не знают.
А фрикционные китайцы очень даже ничего,правда есть и среди них более тихие(FDM).
А по оборотам.
Низкооборотистые все у китайцев гораздо шумнее.
Можно взять 2800об и выточить совсем маленький шкив(чуть больше вала).
Самый нормальный вариант.

Сообщение отредактировал iroko: 03 December 2009 - 19:41

#14 Стахановец

Стахановец Отправлено 03 December 2009 - 21:52

Наладка машинки на толстые ткани

Подтверждаю. FDM и именно на 2800 оборотов-самые тихие. На 1300 нестоит брать.
Ещё порекомендую там где будете брать сразу просите замену шкива на маленький, они
обычно идут укомплектоваными шкивами на 90, а в реале существует целая линейка
шкивов под эти движки, если не ошибаюсь то самый мелкий на 25.
В нормальной фирме при продаже просто перекинут другой шкив безо всяких доплат.
Там делов-то минута.

#15 Стахановец

Стахановец Отправлено 03 December 2009 - 22:05

Наладка машинки на толстые ткани

Добавить ещё хочу, про иглы ну куда вы такие 150, а 170 то и вовсе ни в какие ворота, да ещё по банерной ткани в 4-8 слоёв!
Пластину игольную продавите, опять же нагрузка на детали привода игловодителя чрезмерные. Эта машина на такое нерасчитана!
Вот интереса ради при прокалывании иглой 170 нескольких слоёв банерной ткани, сбоку посмотрите на игольную пластину и
сами всё поймёте.

#16 Arkadiy

Автор темы  Arkadiy Отправлено 03 December 2009 - 22:47

Наладка машинки на толстые ткани

Просмотр сообщенияСтахановец (Dec 3 2009, 21:05) писал:

Добавить ещё хочу, про иглы ну куда вы такие 150, а 170 то и вовсе ни в какие ворота, да ещё по банерной ткани в 4-8 слоёв!
Пластину игольную продавите, опять же нагрузка на детали привода игловодителя чрезмерные. Эта машина на такое нерасчитана!
Вот интереса ради при прокалывании иглой 170 нескольких слоёв банерной ткани, сбоку посмотрите на игольную пластину и
сами всё поймёте.


А на что рассчитана? Да не, восемь слоев не требуется, может быть малый участок в 4 слоя длиной 5 см, при общем ресурсе использования 50 погонных метров швов в год баннерки в два слоя или толстого капрона. Всяко лучше бытовой подольской Чайки или пластмассового бразильского Singerа.
Иглы есть еще №130 и 110, а средних номеров (150) не завозят.

#17 Arkadiy

Автор темы  Arkadiy Отправлено 03 December 2009 - 23:33

Наладка машинки на толстые ткани Игла имеет некоторое отклонение вправо. При контакте с лапкой и челноком, она отклоняется влево примерно на пол-диаметра (фото 3 и 4). На последней фотографии игла в нижнем положении.
Как я понимаю, игловодитель влево-вправо не регулируется? Для регулировки двигать челнок вправо? Прошу уточнить по фото, какие винты крутить? Большие черные - их 2 штуки (фото 2)?
И еще, на челноке обнаружены клейма с латинскими буквами NTW (см фото 1). На всех остальных деталях клейма кирилицей. Это родной челнок или не родной?

Прикрепленные изображения

  • Наладка машинки на толстые ткани: Kleymo.jpg
  • Наладка машинки на толстые ткани: 4elnok.jpg
  • Наладка машинки на толстые ткани: Lapka.jpg
  • Наладка машинки на толстые ткани: 4elnok_2.jpg
  • Наладка машинки на толстые ткани: Igla.jpg

Сообщение отредактировал Arkadiy: 03 December 2009 - 23:36

#18 снег

снег Отправлено 04 December 2009 - 01:11

Наладка машинки на толстые ткани Arkadiy, да большие черные винты, фото 2, прежде чем вертеть челнок поставьте иглу поменьше,продаваться должны там же где и двигатели, только у них маркировки другие.
Все в Москву едут за иголками, за нитками а вы найти не можете где купить :)

Сообщение отредактировал снег: 04 December 2009 - 01:14

#19 Стахановец

Стахановец Отправлено 04 December 2009 - 08:24

Наладка машинки на толстые ткани

С челночным устройством вам повезло!
Ну если 50 погоных метров в год, то это конечно для неё не нагрузка.
А на что она расчитана-поищу сегодня-завтра в мастерской у себя может найду документацию на неё.
Гдето было если не выбросил то озвучу здесь как производитель её позиционировал.

#20 iroko

iroko Отправлено 04 December 2009 - 09:47

Наладка машинки на толстые ткани

Неплохо бы ещё посмотреть что там за игольная пластина и гребёнка.
Родная гребёнка была узкая,да и отверстие в пластине может быть подзабито.
Обследуйте.
Помнится мы ставили комплекты от современных машин,
с широкой тройной гребёнкой и отверстие подбирать можно под конкретный номер иглы.
Думаю, в вашем случае больше 120 не понадобится.
Шестерни посмотрите как стоят. Есть ли закрывающие картеры?.
Разберите их, старую смазку смените.
И пользуйтесь для смазки только специальными маслами для швейных машин.
